中國建設工程魯班獎(國家優質工程)簡稱魯班獎，創辦于1987年，是一項由住建部指導、中國建筑業協會實施評選的獎項，是中國建筑行業工程質量的最高榮譽獎。2020年中國建設工程最高獎——“魯班獎”，西安交通大學科技創新港基地項目榮譽上榜。

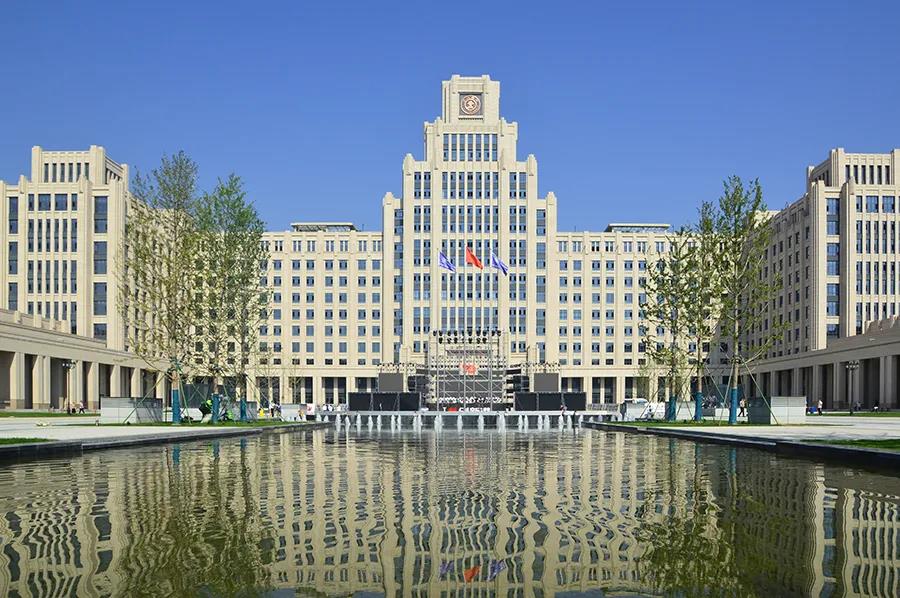

西安交通大學中國西部科技創新港基地坐落于中國西部科技創新港，它是教育部與陜西省合作共建的國家級重點項目。其中，9#樓集圖書館、游泳池及餐廳等功能為一體的龐大建筑設施，總建筑面積18680㎡，地上三層（高度21.35m），地下兩層，游泳館位于地下一層。

泳池除濕熱泵

水處理系統設計：
根據競賽游泳池的特性，采用逆流式循環方式。全部循環水量經設在池底的給水口送入游泳池內；池水滿溢流進設在泳池周邊的溢流回水槽內，通過回水槽下方的溢流回水管重力流入均衡水池。?

該循環方式的優點：
①?能有效去除池水表面的贓物雜質；
②?保證不同水層、不同部位的池內水質均勻；
③?能均勻有效的進行換水工作，用凈化處理后潔凈的水替換尚未處理的水；
④?池底均勻布置給水口使池內水流均勻，能有效防止出現渦流、短流和死水區等現象。

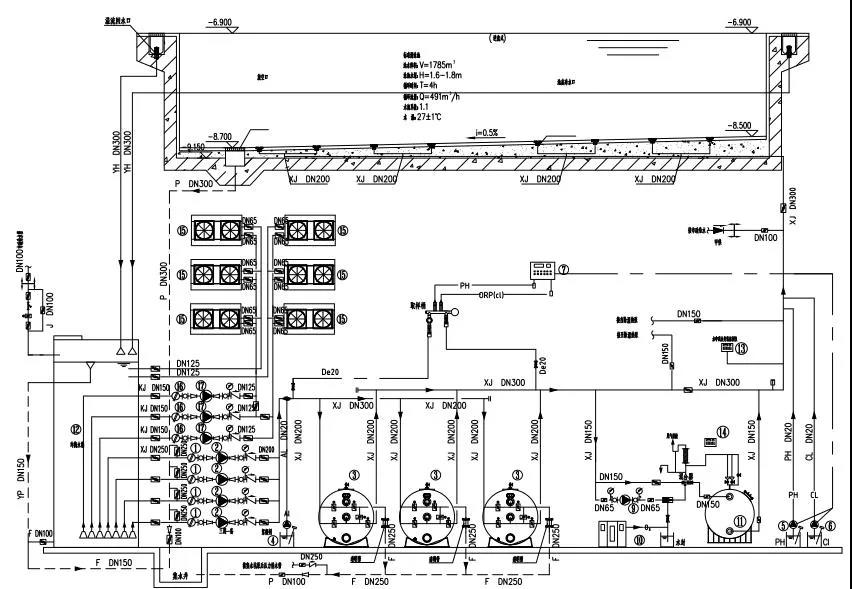

西安交通大學中國西部科技創新港校區游泳池水處理流程圖

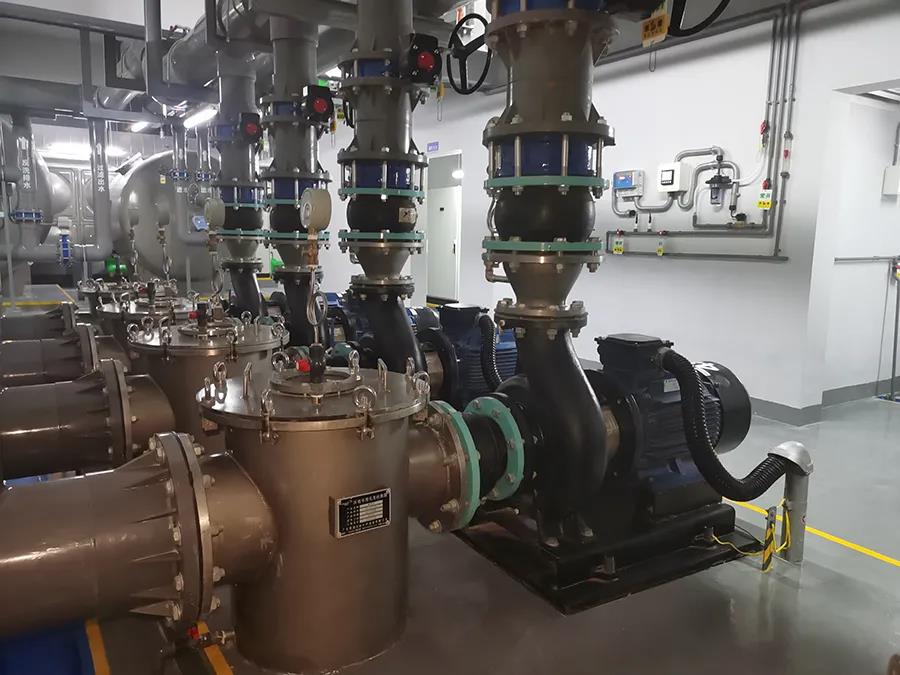

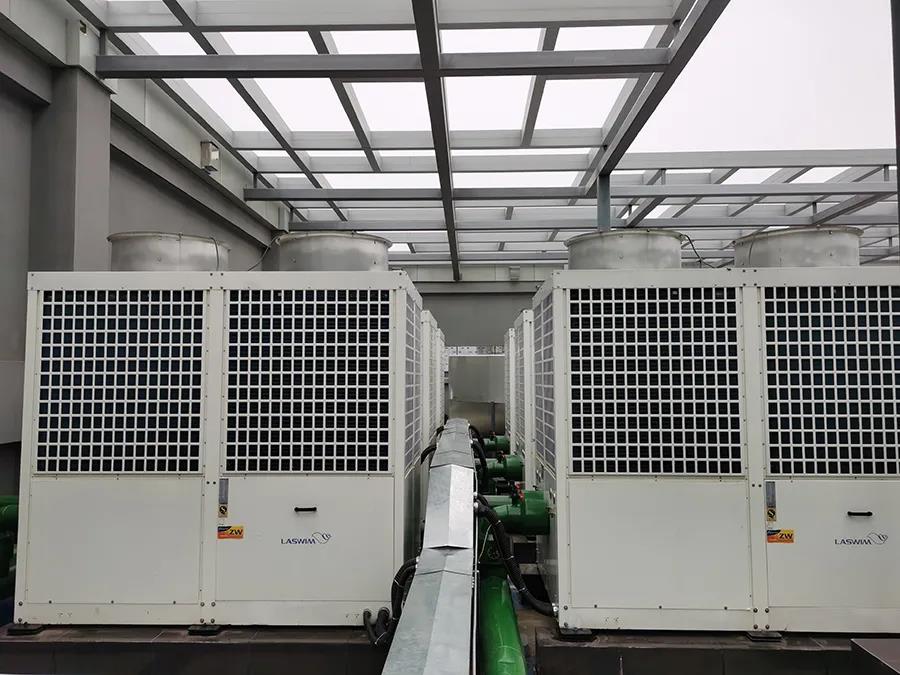

由于該項目池水循環流量較大，因此選用臥式石英砂過濾器+臭氧消毒+氯消毒的水處理方式；并根據當?shù)貧夂驐l件和現場實際情況，選擇低溫型泳池專用空氣源熱泵作為直接加熱源，提供泳池初次加熱和維持泳池恒溫運行。

空氣源熱泵是一種安全、節能、低污染符合綠色發展的技術成熟的節能環保設備，它是一種利用少量的電能來驅動壓縮機工作，利用相變吸熱、放熱的特點吸收空氣中的熱量，空氣源熱泵制熱時耗電量非常低，僅為普通電鍋爐的四分之一。

在水質保證的同時還要有舒適的游泳空間環境，因游泳池水面較大、水溫較高，水面易蒸發，易出現下面問題：
1.有害物質危害人體健康；
2.建筑和裝飾造成腐蝕；
3.能耗過高，浪費能源；
4.空間潮濕，感官差，電器易漏電。

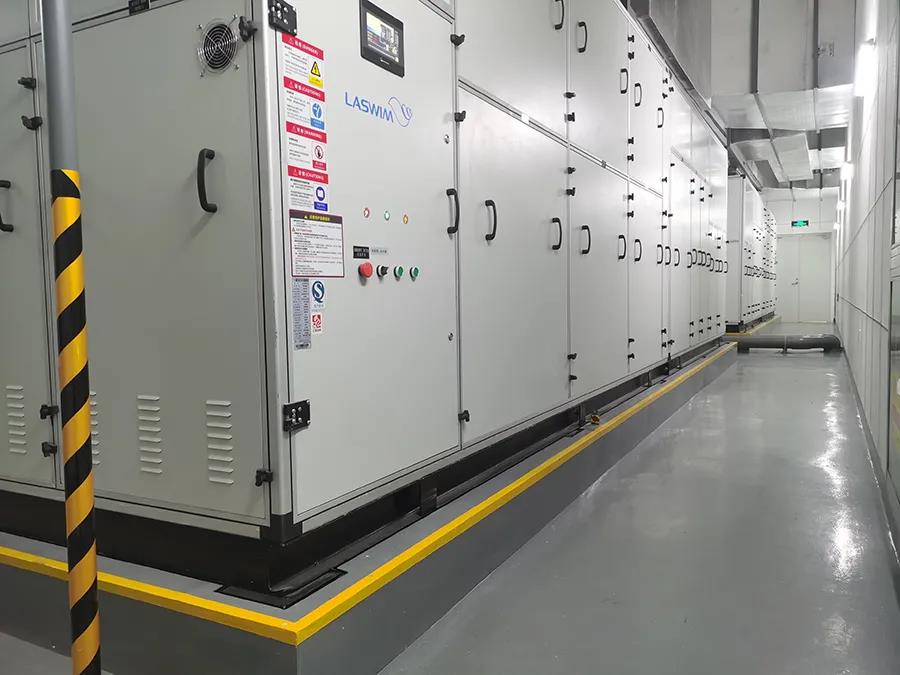

為解決以上難題，最終選擇LASWIM（威浪仕）泳池專用多功能除濕熱泵，它是能實現室內恒溫、恒濕、節能、節水、延長建筑物使用壽命的綠色、環保的設備。

泳池除濕熱泵

①將室內游泳池面上空散失的濕熱空氣通過回風管道全部回收到除濕熱泵，經過熱泵的低溫蒸發器使其溫度急速降低水蒸汽凝結成水，達到除濕效果，并提升室內空間環境舒適度，防止?jié)駸峥諝鈱?duì)建筑結構及設備的結露和腐蝕；

②在蒸發器冷凝除濕的同時，其熱量傳給了冷媒，冷媒則可將一部分熱量通過池水冷凝器傳到需要加熱的池水；另一部分熱量經過空氣冷凝器將除濕后干冷的空氣重新加熱到一定的溫度，并與新風混合后，重新送回游泳池、游樂池室內空間，提供了免費的熱量；

③它能每消耗 1kw 的電能可回收 3kw~4kw 的熱能；

④根據季節變化實現不同工作模式；
1）冬季需熱量較大而回收的熱量不夠時，可以自動開啟輔助加熱系統補充不足的熱量；

2）夏季環境溫度較高，需要的熱量不多，而回收的熱量有富裕時，則可將多余的熱量通過室外冷凝器排放到室外大氣中，達到制冷的目的；

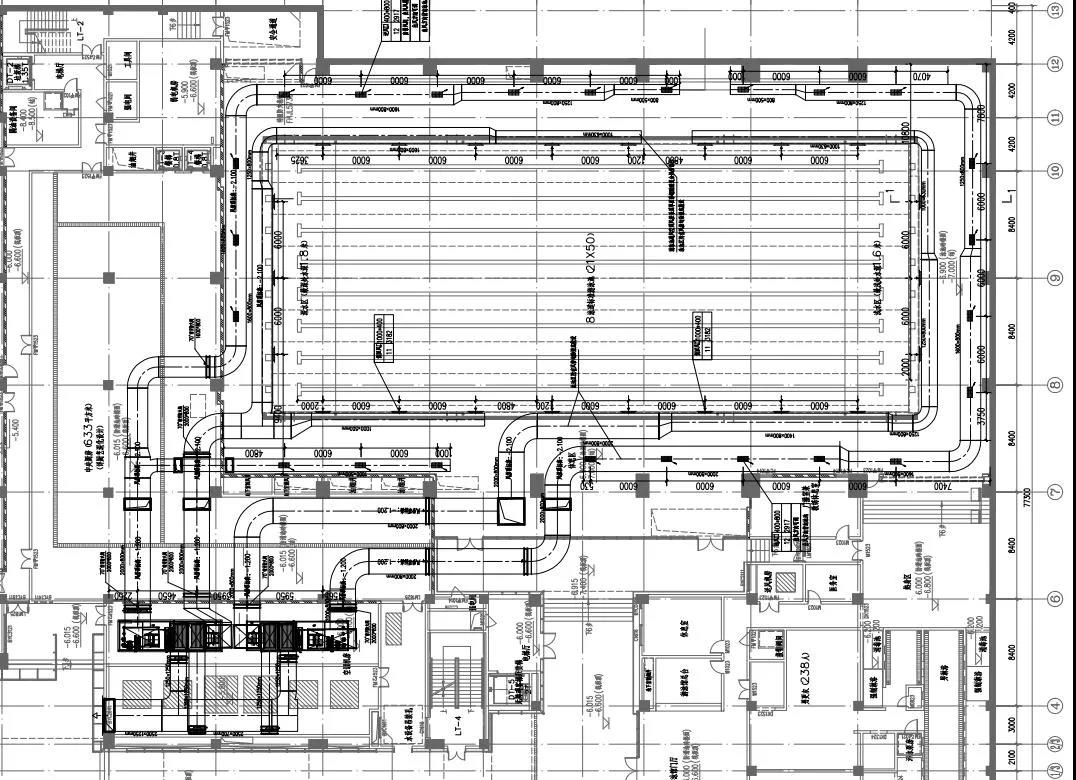

西安交通大學風管平面布置圖

3）春秋過渡季節，室外環境溫度、濕度較好。熱泵的風機系統，則可以直接將室內的空氣排到室外，實現全新通風換氣，在以上的工作過程中，熱泵只需要提供自身運行的電能即可實現恒溫泳池內空間除濕、空氣制冷制熱、通風換氣及池水加熱多種功能。

作為學校游泳池，對于游泳池水質是否達標顯得尤為重要，設計階段要根據學校游泳池使用特點做針對性的設計，同時優良的施工和后期運行維護也是保證水質的重要組成部分。

?
